उत्पाद का विवरण
उत्पत्ति के प्लेस: शीआन, शानक्सी प्रांत, चीन
ब्रांड नाम: PeterTrade(PT)
प्रमाणन: ISO9001, CE, API,etc
मॉडल संख्या: EN1092-01 स्टील प्लेट निकला हुआ किनारा
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 10 टुकड़े
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: प्लाईवुड केस या पैलेट, या आपकी आवश्यकता के अनुसार
प्रसव के समय: डिलीवरी के लिए लगभग 20-45 दिन
भुगतान शर्तें: एल/सी, डी/पी, डी/ए, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 100-200 टन/टन प्रति माह
उत्पाद का नाम: |
EN1092-01 स्टील प्लेट फ्लैंज |
चेहरे के प्रकार: |
उठा हुआ चेहरा (आरएफ), सपाट चेहरा (एफएफ), रिंग टाइप जॉइंट (आरटीजे), लैप-जॉइंट फेस (एलजेएफ) |
सामग्री: |
कार्बन स्टील के फ्लैंग्स: A105 A350LF2, A694 F60,A694 F52,A694 F65 आदि |
विनिर्माण विधियाँ: |
कास्टिंग, फोर्जिंग, कास्टिंग और फोर्जिंग, मध्यम प्लेट काटना, कास्टिंग |
दबाव रेटिंग: |
पीएन 10 |
आकार: |
DN10 से DN2000 तक |
सतह उपचार: |
ब्लैक पेंटिंग, गैल्वनाइज्ड, जंग रोधी तेल, आदि |
पैकेज: |
प्लाइवुड केस या पैलेट, आपकी आवश्यकता के अनुसार |
मशीन परीक्षण रिपोर्ट: |
प्रदान किया गया |
को निर्यात: |
मुख्य रूप से उत्तरी अमेरिका और अन्य विभिन्न देशों में: यूके, जर्मनी, नीदरलैंड, ब्राजील, कोरिया, जापा |
उत्पाद का नाम: |
EN1092-01 स्टील प्लेट फ्लैंज |
चेहरे के प्रकार: |
उठा हुआ चेहरा (आरएफ), सपाट चेहरा (एफएफ), रिंग टाइप जॉइंट (आरटीजे), लैप-जॉइंट फेस (एलजेएफ) |
सामग्री: |
कार्बन स्टील के फ्लैंग्स: A105 A350LF2, A694 F60,A694 F52,A694 F65 आदि |
विनिर्माण विधियाँ: |
कास्टिंग, फोर्जिंग, कास्टिंग और फोर्जिंग, मध्यम प्लेट काटना, कास्टिंग |
दबाव रेटिंग: |
पीएन 10 |
आकार: |
DN10 से DN2000 तक |
सतह उपचार: |
ब्लैक पेंटिंग, गैल्वनाइज्ड, जंग रोधी तेल, आदि |
पैकेज: |
प्लाइवुड केस या पैलेट, आपकी आवश्यकता के अनुसार |
मशीन परीक्षण रिपोर्ट: |
प्रदान किया गया |
को निर्यात: |
मुख्य रूप से उत्तरी अमेरिका और अन्य विभिन्न देशों में: यूके, जर्मनी, नीदरलैंड, ब्राजील, कोरिया, जापा |

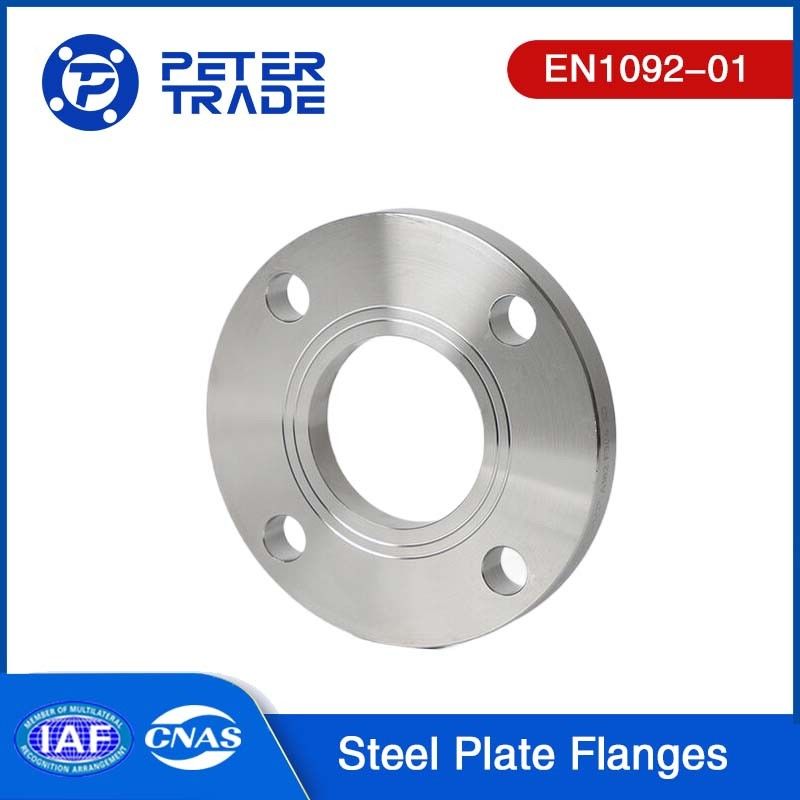

EN1092-01 PN 10 TYPE 01 कार्बन स्टील प्लेट फ्लैंज औद्योगिक प्रयोजनों के लिए PLRF
परिचय:
हमारी कंपनी,शांक्सी पीटर इंटरनेशनल ट्रेड कंपनी लिमिटेडयह बाजार में एक प्रसिद्ध और सम्मानित आपूर्तिकर्ता है, जिसका 20 से अधिक वर्षों का मजबूत रिकॉर्ड है।हमारे व्यापक अनुभव ने हमें खुद को विश्वसनीय और विश्वसनीय स्रोत के रूप में स्थापित करने की अनुमति दी हैEN1092-01 कार्बन स्टील प्लेट फ्लैंग्स
हम अपने ग्राहकों को उत्कृष्ट सेवा प्रदान करने के महत्व को समझते हैं। हमने प्रतिस्पर्धी मूल्य निर्धारण, शीघ्र वितरण,और व्यक्तिगत सहायताहमारे विशेषज्ञों की टीम उत्पाद चयन से लेकर बिक्री के बाद की सेवा तक की पूरी खरीद प्रक्रिया में ग्राहकों की सहायता करने के लिए समर्पित है।
एक सम्मानित आपूर्तिकर्ता के रूप में, हम गुणवत्ता नियंत्रण और आश्वासन को प्राथमिकता देते हैं।EN1092-01 कार्बन स्टील प्लेट फ्लैंग्सकठोर परीक्षण और निरीक्षण से गुजरना चाहिए ताकि स्थायित्व, सटीकता और प्रासंगिक मानकों का अनुपालन सुनिश्चित किया जा सके।हम भरोसेमंद निर्माताओं के साथ मिलकर काम करते हैं जो विश्वसनीय और उत्कृष्ट उत्पादों को वितरित करने के लिए हमारी प्रतिबद्धता को साझा करते हैं.
EN1092-01 कार्बन स्टील प्लेट फ्लैंग्सः
EN1092-01 प्लेट फ्लैंग्सपाइप या उपकरण के बीच एक विश्वसनीय और लीक-प्रूफ कनेक्शन प्रदान करते हैं। वे आम तौर पर तेल और गैस, रासायनिक, पेट्रोकेमिकल, जल उपचार और बिजली उत्पादन जैसे उद्योगों में उपयोग किए जाते हैं।ये फ्लैंग्स उच्च दबाव और तापमान का सामना कर सकते हैं, पाइप सिस्टम की अखंडता और सुरक्षा सुनिश्चित करता है।
EN1092-01 प्लेट फ्लैंग्सतेल और गैस क्षेत्र सहित उद्योगों में पाइपों को जोड़ने और बाहरी कारकों से सुरक्षा प्रदान करने के लिए व्यापक रूप से उपयोग किया जाने वाला एक प्रकार का फ्लैंज है।ये फ्लैंग्स धातु की एक सपाट शीट से काटकर बनाए जाते हैं, जिसके परिणामस्वरूप अन्य प्रकार के फ्लैंज की तुलना में परिधि अधिक होती है। यह डिजाइन उन्हें उच्च स्तर के दबाव का प्रभावी ढंग से सामना करने में सक्षम बनाता है।
मुख्य लाभEN1092-01 प्लेट फ्लैंग्सयह उनकी असाधारण मजबूती में निहित है, जो उन्हें विभिन्न आकारों के पाइपों के बीच मजबूत कनेक्शन स्थापित करने में सक्षम बनाता है और साथ ही चरम तापमान उतार-चढ़ाव का सामना करता है।इन फ्लैंग्स को विभिन्न सामग्रियों का उपयोग करके निर्मित किया जा सकता है, कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, और अधिक सहित, विभिन्न अनुप्रयोग आवश्यकताओं के साथ संगतता सुनिश्चित करना।
EN1092-01 प्लेट फ्लैंग्सपाइप सिस्टम में विश्वसनीयता और स्थायित्व प्रदान करते हैं, जो उनके व्यापक उपयोग में योगदान देते हैं। वे एक सुरक्षित और लीक प्रतिरोधी कनेक्शन प्रदान करते हैं,तरल पदार्थ के सुचारू प्रवाह को सुविधाजनक बनाना और किसी भी संभावित व्यवधान या खतरों को रोकनाऔद्योगिक प्रक्रियाओं की अखंडता और दक्षता सुनिश्चित करने के लिए ये फ्लैंग्स महत्वपूर्ण घटक हैं, जिससे उन्हें कई क्षेत्रों में अत्यधिक मांग की जाती है।
EN1092-01 कार्बन स्टील प्लेट फ्लैंज आयामः
| EN1092-01 प्रकार 01 प्लेट फ्लैंज PN 10 FF | ||||||||
| डीएन | बाहरी व्यास | बोल्ट सर्कल का व्यास | बोल्ट छेद का व्यास | बॉल्टिंग | बोर व्यास | फ्लैंज की मोटाई | अनुमानित वजन | |
| D | क | L | संख्या | आकार | बी1 | C1 | (किलो) | |
| 10 | 90 | 60 | 14 | 4 | एम12 | 18 | 14 | 0.6 |
| 15 | 95 | 65 | 14 | 4 | एम12 | 22 | 14 | 0.7 |
| 20 | 105 | 75 | 14 | 4 | एम12 | 27.5 | 16 | 0.9 |
| 25 | 115 | 85 | 14 | 4 | एम12 | 34.5 | 16 | 1.1 |
| 32 | 140 | 100 | 18 | 4 | एम16 | 43.5 | 18 | 1.8 |
| 40 | 150 | 110 | 18 | 4 | एम16 | 49.5 | 18 | 2.1 |
| 50 | 165 | 125 | 18 | 4 | एम16 | 61.5 | 20 | 2.7 |
| 65 | 185 | 145 | 18 | 8 | एम16 | 77.5 | 20 | 3.2 |
| 80 | 200 | 160 | 18 | 8 | एम16 | 90.5 | 20 | 3.6 |
| 100 | 220 | 180 | 18 | 8 | एम16 | 116 | 22 | 4.4 |
| 125 | 250 | 210 | 18 | 8 | एम16 | 141.5 | 22 | 5.4 |
| 150 | 285 | 240 | 22 | 8 | एम20 | 170.5 | 24 | 7.1 |
| 200 | 340 | 295 | 22 | 8 | एम20 | 221.5 | 24 | 9.3 |
| 250 | 395 | 350 | 22 | 12 | एम20 | 276.5 | 26 | 11.8 |
| 300 | 445 | 400 | 22 | 12 | एम20 | 327.5 | 26 | 13.6 |
| 350 | 505 | 460 | 22 | 16 | एम20 | 359.5 | 30 | 20.4 |
| 400 | 565 | 515 | 26 | 16 | M24 | 411 | 32 | 27.5 |
| 450 | 615 | 565 | 26 | 20 | M24 | 462 | 36 | 33.6 |
| 500 | 670 | 620 | 26 | 20 | M24 | 513.5 | 38 | 40.2 |
| 600 | 780 | 725 | 30 | 20 | M27 | 616.5 | 42 | 54.5 |
| 700 | 895 | 840 | 30 | 24 | M27 | 715 | 50 | - |
| 800 | 1015 | 950 | 33 | 24 | M30 | 817 | 56 | - |
| 900 | 1115 | 1050 | 33 | 28 | M30 | 918 | 62 | - |
| 1000 | 1230 | 1160 | 36 | 28 | M33 | 1020 | 70 | - |
| 1200 | 1455 | 1380 | 39 | 32 | एम36 | 1223 | 83 | - |
| 1400 | 1675 | 1590 | 42 | 36 | M39 | 1426 | 90 | - |
| 1600 | 1915 | 1820 | 48 | 40 | एम४५ | 1630 | 100 | - |
| 1800 | 2115 | 2020 | 48 | 44 | एम४५ | 1833 | 110 | - |
| 2000 | 2325 | 2230 | 48 | 48 | एम४५ | 2036 | 120 | - |
1आयाम मिलीमीटर में हैं।
2आयाम विभिन्न खरीदारों द्वारा निर्दिष्ट किए जा सकते हैं।
कार्बन स्टील के फ्लैंग्स के ग्रेडः
अमेरिकी मानक कार्बन स्टील के फ्लैंग कार्बन स्टील से बने फ्लैंग हैं और व्यापक रूप से पेट्रोलियम, रासायनिक, प्राकृतिक गैस, जहाज निर्माण, निर्माण और जल संरक्षण जैसे उद्योगों में उपयोग किए जाते हैं।इसके कार्बन स्टील ग्रेड आमतौर पर निम्नलिखित भागों में विभाजित होते हैं:
ASTM A694 F42, F52, F60, F70:उच्च दबाव सेवा के लिए बढ़ी हुई ताकत और स्थायित्व प्रदान करता है; आम तौर पर तेल और गैस उद्योग में उपयोग किया जाता है।
कार्बन स्टील प्लेट फ्लैंग्स की विशेषताएंः
सामग्री संरचना: कार्बन स्टील से बना है, जो मुख्य रूप से लोहे और कार्बन से बना है, जो ताकत और लचीलापन का संतुलन प्रदान करता है।
शक्ति और स्थायित्वः उच्च दबाव और उच्च तनाव अनुप्रयोगों के लिए उपयुक्त, अच्छा तन्यता शक्ति और स्थायित्व प्रदान करता है।
लागत प्रभावी: आम तौर पर स्टेनलेस स्टील के फ्लैंग्स से कम महंगे होते हैं, जिससे वे कई अनुप्रयोगों के लिए लागत प्रभावी विकल्प बन जाते हैं।
वेल्डेबिलिटी: कार्बन स्टील को आसानी से वेल्डेबल किया जा सकता है, जिससे पाइप सिस्टम की स्थापना और संशोधन में आसानी होती है।
बहुमुखी प्रतिभा: विभिन्न आकारों और दबाव के नामों में उपलब्ध हैं, जिससे उन्हें विभिन्न औद्योगिक आवश्यकताओं के अनुकूल बनाया जा सकता है।
मशीनीकरण की क्षमता: कुछ अन्य धातुओं की तुलना में मशीनीकरण करना आसान है, जिससे सटीक विनिर्माण और कस्टम फिटिंग की अनुमति मिलती है।
संक्षारण प्रतिरोधः स्टेनलेस स्टील की तुलना में संक्षारण के प्रति कम प्रतिरोधी; अक्सर संक्षारक वातावरण में जंग को रोकने के लिए कोटिंग या पेंटिंग की आवश्यकता होती है।
सामान्य मानकः ANSI/ASME B16 जैसे मानकों के अनुसार निर्मित।5, जो आयाम, दबाव रैंकिंग और सामग्री विनिर्देशों को परिभाषित करता है।
अनुप्रयोगः व्यापक रूप से तेल और गैस, रासायनिक प्रसंस्करण, जल उपचार और निर्माण जैसे उद्योगों में पाइप अनुभागों और अन्य घटकों को जोड़ने के लिए उपयोग किया जाता है।
डिजाइन भिन्नताः विभिन्न कनेक्शन आवश्यकताओं और डिजाइन आवश्यकताओं के अनुरूप, स्लिप-ऑन, वेल्ड गर्दन, अंधा और थ्रेडेड सहित विभिन्न प्रकारों में उपलब्ध है।
कार्बन स्टील प्लेट फ्लैंग्स के फायदे:
लागत प्रभावी:कार्बन स्टील के फ्लैंग आमतौर पर स्टेनलेस स्टील या अन्य मिश्र धातु के फ्लैंग की तुलना में अधिक सस्ती होते हैं, जो कई अनुप्रयोगों के लिए एक लागत प्रभावी समाधान प्रदान करते हैं।
उच्च शक्तिःकार्बन स्टील के फ्लैंग्स अच्छी तन्यता शक्ति प्रदान करते हैं और उच्च दबाव अनुप्रयोगों के लिए उपयुक्त हैं। वे कठिन परिस्थितियों में मजबूत समर्थन और विश्वसनीयता प्रदान करते हैं।
बहुमुखी प्रतिभा:विभिन्न आकारों, दबाव रेटिंग और प्रकारों (जैसे स्लिप-ऑन, वेल्ड नेक, ब्लाइंड और थ्रेडेड) में उपलब्ध है, जिससे वे विभिन्न पाइपिंग और कनेक्शन आवश्यकताओं के लिए बहुमुखी होते हैं।
वेल्डेबिलिटी:कार्बन स्टील को आसानी से वेल्डेबल किया जा सकता है, जिससे इसे आसानी से स्थापित और संशोधित किया जा सकता है। यह गुण कस्टम फिटिंग और मरम्मत के लिए फायदेमंद है।
मशीनीकरण की क्षमताःकार्बन स्टील को कई अन्य धातुओं की तुलना में मशीनिंग करना आसान है, जिससे फ्लैंग्स के सटीक निर्माण और अनुकूलन की अनुमति मिलती है।
उपलब्धताःकार्बन स्टील के फ्लैंग्स का व्यापक रूप से उत्पादन किया जाता है और वे आसानी से उपलब्ध हैं, जिससे यह सुनिश्चित होता है कि आप अपनी आवश्यकता के विशिष्ट प्रकार और आकार को पा सकें।
संरचनात्मक अखंडता:वे विश्वसनीय संरचनात्मक अखंडता प्रदान करते हैं और पर्याप्त यांत्रिक भार और तनाव का सामना करने में सक्षम हैं।
संगतता:अक्सर अन्य कार्बन स्टील घटकों के साथ संयोजन में प्रयोग किया जाता है, जो पाइप प्रणाली के भीतर संगतता और स्थिरता सुनिश्चित करता है।
तापमान सहिष्णुताःविभिन्न प्रकार के औद्योगिक प्रक्रियाओं और वातावरण के लिए उपयुक्त बनाकर विभिन्न तापमानों को संभाल सकता है।
मानकीकरण:स्थापित मानकों (जैसे, ANSI/ASME B16.5) के अनुसार निर्मित, जो आयामों, दबाव रेटिंग और प्रदर्शन में स्थिरता सुनिश्चित करता है।
EN1092-01 कार्बन स्टील प्लेट फ्लैंग्स के अनुप्रयोग:
एन 1092-1 एक यूरोपीय मानक है जो कार्बन स्टील और अन्य सामग्रियों से बने प्लेट फ्लैंग्स के लिए आवश्यकताओं को निर्दिष्ट करता है।इन फ्लैंग्स का उपयोग विभिन्न उद्योगों में विभिन्न अनुप्रयोगों में किया जाता हैयहाँ EN 1092-1 कार्बन स्टील प्लेट फ्लैंग्स के कुछ सामान्य अनुप्रयोगों पर एक नज़र डालेंः
