उत्पाद का विवरण
उत्पत्ति के प्लेस: शीआन, चीन
ब्रांड नाम: PeterTrade(PT)
प्रमाणन: ISO9001, CE, API,etc
मॉडल संख्या: जिस B2220
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 10 टुकड़े
मूल्य: negotiable
पैकेजिंग विवरण: कार्टन, प्लाईवुड केस, आपकी आवश्यकता के अनुसार
प्रसव के समय: डिलीवरी के लिए लगभग 15-45 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 200-300 टन प्रति माह
उत्पाद का प्रकार: |
JIS B2220 प्लेट फ्लैंजेस (PLRF) |
सामग्री: |
स्टेनलेस स्टील/कार्बन स्टील के फ्लैंग्स |
ताप उपचार: |
एनीलिंग, क्वेंचिंग टेम्परिंग |
आकार: |
10ए-400ए |
फ्लैंज के प्रकार: |
PL SW BL LJ WN TH |
निकला हुआ किनारा: |
उठा हुआ चेहरा, सपाट चेहरा, रिंग प्रकार का जोड़ |
सतह उपचार: |
पीला, काला, जंग प्रतिरोधी तेल, साफ |
निरीक्षण: |
कारखाना या असाइन किया गया तीसरा पक्ष |
नमूना: |
आपके संदर्भ के लिए नि:शुल्क नमूने |
आवेदन: |
रसायन, तेल और गैस, अपशिष्ट जल उपचार और पर्यावरण संरक्षण, फार्मास्युटिकल और खाद्य, बिजली और ताप उद्यो |
उत्पाद का प्रकार: |
JIS B2220 प्लेट फ्लैंजेस (PLRF) |
सामग्री: |
स्टेनलेस स्टील/कार्बन स्टील के फ्लैंग्स |
ताप उपचार: |
एनीलिंग, क्वेंचिंग टेम्परिंग |
आकार: |
10ए-400ए |
फ्लैंज के प्रकार: |
PL SW BL LJ WN TH |
निकला हुआ किनारा: |
उठा हुआ चेहरा, सपाट चेहरा, रिंग प्रकार का जोड़ |
सतह उपचार: |
पीला, काला, जंग प्रतिरोधी तेल, साफ |
निरीक्षण: |
कारखाना या असाइन किया गया तीसरा पक्ष |
नमूना: |
आपके संदर्भ के लिए नि:शुल्क नमूने |
आवेदन: |
रसायन, तेल और गैस, अपशिष्ट जल उपचार और पर्यावरण संरक्षण, फार्मास्युटिकल और खाद्य, बिजली और ताप उद्यो |

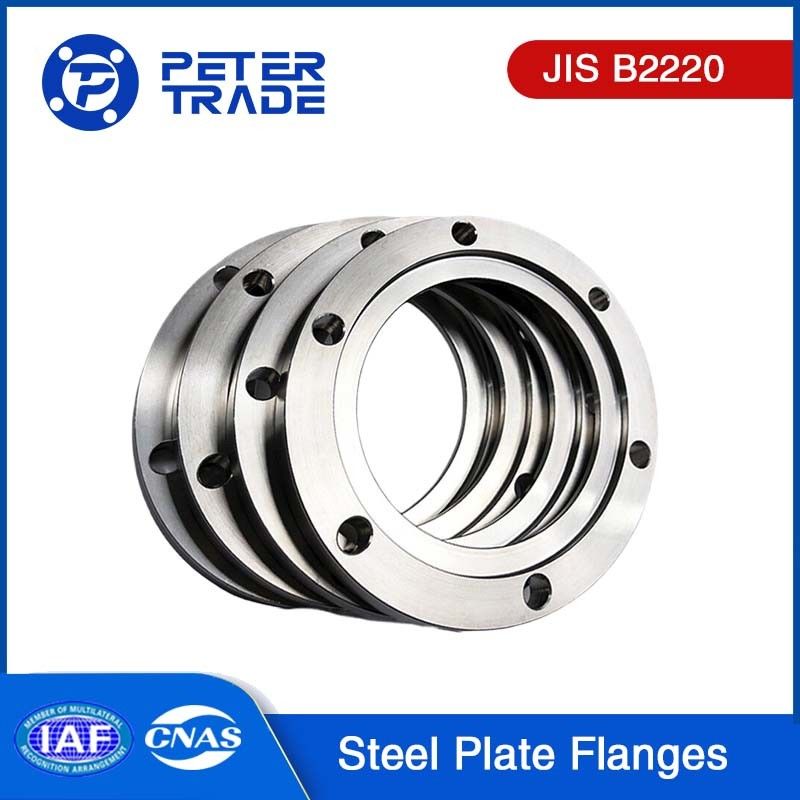

स्टेनलेस स्टील प्लेट फ्लैंग्स JIS B2220 30K वेल्डिंग के लिए प्लेट फ्लैंग्स रिक्त फ्लैंग प्लेट रासायनिक उद्योग पाइपलाइनों के लिए ऊंचा चेहरा/फ्लैट चेहरा
JIS B2220 प्लेट फ्लैंग्स का परिचय:
JIS B2220 प्लेट फ्लैंजयह प्लेट सामग्री के एक ठोस टुकड़े से निर्मित होता है, आमतौर पर स्टील या स्टेनलेस स्टील। यह एक सपाट, गोल डिस्क का रूप लेता है जिसमें इसके परिधि को घेरने वाले समान रूप से दूरी वाले बोल्ट छेद होते हैं।इस डिजाइन प्लेट निकला हुआ किनारा एक साथ उन्हें बोल्टिंग द्वारा पाइप या उपकरण के दो खंडों को सुरक्षित रूप से कनेक्ट करने के लिए अनुमति देता है, एक तंग और रिसाव प्रतिरोधी जोड़ का गठन।
JIS B2220 प्लेट फ्लैंग्सव्यापक रूप से अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है जिसमें कम या कोई दबाव नहीं होता है। वे तेल और गैस, पेट्रोकेमिकल, जल उपचार,और एचवीएसी प्रणालीअन्य प्रकार के फ्लैंज की तुलना में इन फ्लैंजों की पतली प्रोफ़ाइल के कारण अंतरिक्ष दक्षता सहित कई फायदे हैं।
सामग्री का चयनJIS B2220 प्लेट फ्लैंग्सकार्बन स्टील और स्टेनलेस स्टील को आम तौर पर उनकी मजबूती, स्थायित्व और संक्षारण प्रतिरोध के कारण पसंद किया जाता है।सामग्री का चयन परिवहन द्रव की प्रकृति जैसे कारकों पर निर्भर करता है, ऑपरेटिंग तापमान, दबाव की स्थिति, और पर्यावरणीय विचार।
ये प्लेट फ्लैंज बहुमुखी हैं, विभिन्न पाइपिंग प्रणालियों के साथ संगत हैं, और एक विश्वसनीय कनेक्शन सुनिश्चित करते हुए स्थापित करने के लिए अपेक्षाकृत सरल हैं।यह महत्वपूर्ण है कि बारीकी से फ्लैंज के आकार से मेल खाता है, दबाव रेटिंग, और सामग्री विनिर्देशों प्रत्येक आवेदन की अद्वितीय मांगों के लिए।
JIS B2220 प्लेट फ्लैंग्स के विनिर्देश:
| JIS प्लेट फ्लैंग्स 30KG/CM2 | |||||||||||
| फ्लैंज का नाममात्र बोर | पाइप के बाहर डायम | डायम के अंदर। | फ्लेन्ज के डायम के बाहर | फ्लैंज के अनुभागीय आयाम | बोल्ट का दीपक | वजन | |||||
| t | उठाया हुआ चेहरा | मोटाई बढ़ी हुई | बोल्ट सर्कल का व्यास | बोल्ट छेद की संख्या | होल डायम. | ||||||
| मिमी | मिमी | करना | D | t | f | घ | सी | एन | h | किलो | |
| 10A | 17.3 | 17.8 | 110 | 16 | 1 | 52 | 75 | 4 | 19 | 1 | |
| 15A | 21.7 | 22.2 | 115 | 18 | 1 | 55 | 80 | 4 | 19 | 1.2 | |
| 20A | 27.2 | 27.7 | 120 | 18 | 1 | 60 | 85 | 4 | 19 | 1.4 | |
| 25A | 34.0 | 34.5 | 130 | 20 | 1 | 70 | 95 | 4 | 19 | 1.8 | |
| 32A | 42.7 | 43.2 | 140 | 22 | 2 | 80 | 105 | 4 | 19 | 2.1 | |
| 40A | 48.6 | 49.1 | 160 | 22 | 2 | 90 | 120 | 4 | 23 | 2.8 | |
| 50A | 60.5 | 61.1 | 165 | 22 | 2 | 105 | 130 | 8 | 19 | 2.9 | |
| 65A | 76.3 | 77.1 | 200 | 26 | 2 | 130 | 160 | 8 | 23 | 4.9 | |
| 80A | 89.1 | 90.0 | 210 | 28 | 2 | 140 | 170 | 8 | 23 | 5.7 | |
| 90A | 101.6 | 102.6 | 230 | 30 | 2 | 150 | 185 | 8 | 25 | 7.1 | |
| 100A | 114.3 | 115.4 | 240 | 32 | 2 | 160 | 195 | 8 | 25 | 8 | |
| 125A | 139.8 | 141.2 | 275 | 36 | 2 | 195 | 230 | 8 | 25 | 11.6 | |
| 150A | 165.2 | 166.6 | 325 | 38 | 2 | 235 | 275 | 12 | 27 | 17 | |
| 200A | 216.3 | 218.0 | 370 | 42 | 2 | 280 | 320 | 12 | 27 | M24 | 22.2 |
| 250A | 267.4 | 269.5 | 450 | 48 | 2 | 345 | 390 | 12 | 33 | M30×3 | 36.8 |
| 300A | 318.5 | 321.0 | 515 | 52 | 3 | 405 | 450 | 16 | 33 | M30×3 | 49.1 |
| 350A | 355.6 | 358.1 | 560 | 54 | 3 | 450 | 495 | 16 | 33 | M30×3 | 60.4 |
| 400A | 406.4 | 409.0 | 630 | 60 | 3 | 510 | 560 | 16 | 39 | एम36×3 | 82 |
1आयाम मिलीमीटर में हैं।
2आयाम विभिन्न खरीदारों द्वारा निर्दिष्ट किए जा सकते हैं।
JIS B2220 प्लेट फ्लैंग्स की विशेषताएंः
ठोस प्लेट निर्माण:ये फ्लैंग्स कार्बन स्टील या स्टेनलेस स्टील जैसे प्लेट सामग्री के एक ठोस टुकड़े से निर्मित होते हैं। यह निर्माण स्थायित्व और ताकत सुनिश्चित करता है,पाइप या उपकरण के बीच एक विश्वसनीय कनेक्शन प्रदान करना.
फ्लैट सर्कुलर डिजाइनःये एक चिकनी सतह के साथ सपाट, गोल डिस्क के रूप में डिज़ाइन किए गए हैं। यह डिजाइन आसान संरेखण और बोल्टिंग को सुविधाजनक बनाता है, जिससे सरल स्थापना और रखरखाव संभव होता है।
बोल्ट छेद:फ्लैंज की परिधि के चारों ओर, बोल्ट छेद समान रूप से विभाजित होते हैं। ये छेद बोल्ट को समायोजित करते हैं जो फ्लैंज को संबंधित फ्लैंज या उपकरण से सुरक्षित करते हैं, जिससे एक तंग और लीक मुक्त जोड़ सुनिश्चित होता है।
निम्न दबाव अनुप्रयोगः JIS B2220 प्लेट फ्लैंग्सवे आमतौर पर ऐसे अनुप्रयोगों में उपयोग किए जाते हैं जहां कम या कोई दबाव नहीं होता है। वे उन वातावरणों के लिए उपयुक्त होते हैं जहां कम दबाव की स्थिति में सील प्रदर्शन महत्वपूर्ण होता है।
बहुमुखी प्रतिभाः JIS B2220 प्लेट फ्लैंग्सवे बहुमुखी हैं और तेल और गैस, पेट्रोकेमिकल्स, जल उपचार और एचवीएसी प्रणालियों जैसे विभिन्न उद्योगों में आवेदन पाते हैं।विभिन्न पाइप सिस्टम के साथ उनकी संगतता विभिन्न परिचालन वातावरणों में उनकी उपयोगिता को बढ़ाती है.
सामग्री लचीलापन:विशिष्ट आवेदन आवश्यकताओं के आधार पर,JIS B2220 प्लेट फ्लैंग्सविभिन्न सामग्रियों से निर्मित किया जा सकता है। आम विकल्पों में कार्बन स्टील और स्टेनलेस स्टील शामिल हैं, जिन्हें उनकी ताकत, संक्षारण प्रतिरोध और परिचालन स्थितियों के लिए उपयुक्तता के लिए चुना जाता है।
अंतरिक्ष दक्षताः JIS B2220 प्लेट फ्लैंग्सअन्य प्रकार के फ्लैंग्स की तुलना में उनकी पतली प्रोफ़ाइल के कारण स्थान दक्षता प्रदान करते हैं। यह उन प्रतिष्ठानों में फायदेमंद हो सकता है जहां स्थान सीमित है या जहां वजन कम करना एक विचार है।
स्टेनलेस स्टील प्लेट फ्लैंग्स के सामग्री ग्रेडः
1.ASTM A182 F304/304L:यह सामग्री के लिए एक सामान्य ग्रेड हैस्टेनलेस स्टील के फ्लैंग्स,सामान्य औद्योगिक अनुप्रयोगों के लिए उपयुक्त है। यह मुख्य रूप से 18% क्रोमियम और 8% निकल से बना है, जो अच्छा संक्षारण प्रतिरोध और ऑक्सीकरण प्रतिरोध प्रदान करता है। F304L कम कार्बन संस्करण है,वेल्डिंग स्थितियों में उपयोग के लिए उपयुक्त.
2.ASTM A182 F316/316L:यह बेहतर संक्षारण प्रतिरोध के साथ एक सामग्री ग्रेड है, आमतौर पर रासायनिक, पेट्रोलियम और समुद्री उद्योगों जैसे संक्षारक वातावरण में उपयोग किया जाता है। इसमें 16-18% क्रोमियम, 10-14% निकल,और 2-3% मोलिब्डेनम, जो सल्फरिक एसिड और हाइड्रोक्लोरिक एसिड जैसे मजबूत संक्षारक माध्यमों के खिलाफ प्रतिरोध को सक्षम बनाता है। F316L कम कार्बन संस्करण है, जो वेल्डिंग के दौरान अंतर-ग्रैन्युलर संक्षारण को कम करने में मदद करता है।
3.ASTM A182 F321:यह टाइटेनियम-स्थिर सामग्री ग्रेड के लिए हैस्टेनलेस स्टील के फ्लैंग्सइसमें 18-20% क्रोमियम, 9-12% निकेल, और इसमें 0.15-0.30% टाइटेनियम भी शामिल है, जो संक्षारण प्रतिरोध और उच्च तापमान प्रदर्शन को बढ़ाता है।
उपर्युक्त सामान्य सामग्री ग्रेड के अतिरिक्तस्टेनलेस स्टील के फ्लैंग्स, अन्य सामग्री ग्रेड जैसे एएसटीएम ए182 एफ 347, एएसटीएम ए182 एफ 904 एल, आदि हैं, जिनमें विभिन्न रासायनिक संरचनाएं और विशेषताएं हैं, जो विभिन्न कार्य परिस्थितियों और मीडिया के लिए उपयुक्त हैं।
सामग्री के ग्रेड का चयन करते समयस्टेनलेस स्टील के फ्लैंग्सविशेष कारकों का मूल्यांकन करना आवश्यक है जैसे कि कार्य वातावरण, सामग्री की संक्षारक प्रकृति, तापमान,और दबाव आवश्यकताओं को सुनिश्चित करने के लिए उपयुक्त सामग्री ग्रेड इंजीनियरिंग जरूरतों को पूरा करने के लिए चुना जाता है.
JIS B2220 स्टेनलेस स्टील प्लेट फ्लैंग्स के अनुप्रयोगः
JIS B2220 स्टेनलेस स्टील प्लेट फ्लैंजएक प्रणाली के विभिन्न भागों को जोड़ने और सील करने में विभिन्न उद्देश्यों का उपयोग करते हैं। वे आमतौर पर पाइपों को एक साथ जोड़ने के लिए उपयोग किए जाते हैं, लेकिन अन्य अनुप्रयोगों में भी नियोजित किए जा सकते हैं,जैसे कि सिस्टम के विभिन्न घटकों को जोड़ना या आवश्यक होने पर विशिष्ट वर्गों को सील करनाउदाहरण के लिए, धातु के पाइपों को जोड़ने या पाइप के दो खंडों को जोड़ने के लिए प्लेट फ्लैंज का उपयोग किया जा सकता है।वे धातु के दो टुकड़े है कि अलग रहने की जरूरत है के बीच एक बाधा बनाने के लिए तैनात किया जा सकता हैइसके अतिरिक्त, उनका उपयोग प्लास्टिक पाइपों को जोड़ने या यहां तक कि एयर कंडीशनिंग या हीटिंग यूनिट के विभिन्न भागों को जोड़ने के लिए भी किया जा सकता है।
तेल और गैस उद्योगः प्लेट फ्लैंग्सआम तौर पर तेल और गैस पाइपलाइन प्रणालियों, परिवहन, प्रसंस्करण और भंडारण उपकरण सहित में प्रयोग किया जाता है। वे उच्च दबाव और उच्च तापमान की कार्य आवश्यकताओं का सामना कर सकते हैं,जबकि विश्वसनीय सीलिंग प्रदर्शन प्रदान.
रासायनिक उद्योगःरासायनिक संयंत्रों और रासायनिक प्रसंस्करण उद्योगों में,प्लेट फ्लैंग्सव्यापक रूप से विभिन्न तरल पदार्थ हैंडलिंग उपकरण, जैसे कि रिएक्टर, आसवन टावर, हीट एक्सचेंजर, आदि में उपयोग किए जाते हैं। वे संक्षारण प्रतिरोधी हैं और विभिन्न संक्षारक मीडिया को संभालने के लिए उपयुक्त हैं।
विद्युत उद्योग:विद्युत संयंत्रों और विद्युत संचरण एवं वितरण प्रणालियों में,प्लेट फ्लैंग्सआमतौर पर पाइपलाइनों, वाल्वों और उपकरणों को जोड़ने के लिए उपयोग किया जाता है। वे उच्च दबाव, उच्च तापमान और उच्च प्रवाह दर की आवश्यकताओं का सामना कर सकते हैं,बिजली प्रणाली की सुरक्षा और विश्वसनीय संचालन सुनिश्चित करना.
अपशिष्ट जल उपचार और पर्यावरण संरक्षण उद्योगःअपशिष्ट जल उपचार सुविधाओं और पर्यावरण इंजीनियरिंग में,प्लेट फ्लैंग्सइनका उपयोग सीवेज पाइपलाइनों, निकास प्रणालियों और उपचार उपकरण को जोड़ने के लिए किया जाता है। इनकी अच्छी सीलिंग प्रदर्शन और संक्षारण प्रतिरोध है, जो अपशिष्ट जल और प्रदूषकों को संभालने के लिए उपयुक्त है।
औषधीय एवं खाद्य उद्योग:फार्मास्युटिकल और खाद्य प्रसंस्करण क्षेत्रों में,प्लेट फ्लैंग्सव्यापक रूप से विभिन्न उत्पादन उपकरणों और पाइपलाइन प्रणालियों में उपयोग किए जाते हैं। वे स्वच्छता मानकों को पूरा करते हैं और उत्पाद शुद्धता और स्वच्छता के लिए विशेष आवश्यकताओं को पूरा कर सकते हैं।
