उत्पाद का विवरण
उत्पत्ति के प्लेस: शीआन, शानक्सी प्रांत, चीन
ब्रांड नाम: PeterTrade(PT)
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1-10 टुकड़े
मूल्य: negotiable
पैकेजिंग विवरण: लकड़ी का मामला, प्लाईवुड का मामला, पैलेट आदि।
प्रसव के समय: लगभग 15-45 दिन, तदनुसार
भुगतान शर्तें: डी/ए, टी/टी, एल/सी, डी/पी
आपूर्ति की क्षमता: 100-200 टन/टन प्रति माह
उत्पाद का प्रकार: |
स्टील रिंग फ्लैंगेस |
मानक: |
आवा C207 |
सामग्री: |
कार्बन स्टील फ्लैंगेस |
आकार: |
4' से 144' तक |
दबाव: |
कक्षा डी(150-175 पीएसआई) |
आवेदन: |
जलकार्य सेवाएँ |
उत्पाद का प्रकार: |
स्टील रिंग फ्लैंगेस |
मानक: |
आवा C207 |
सामग्री: |
कार्बन स्टील फ्लैंगेस |
आकार: |
4' से 144' तक |
दबाव: |
कक्षा डी(150-175 पीएसआई) |
आवेदन: |
जलकार्य सेवाएँ |

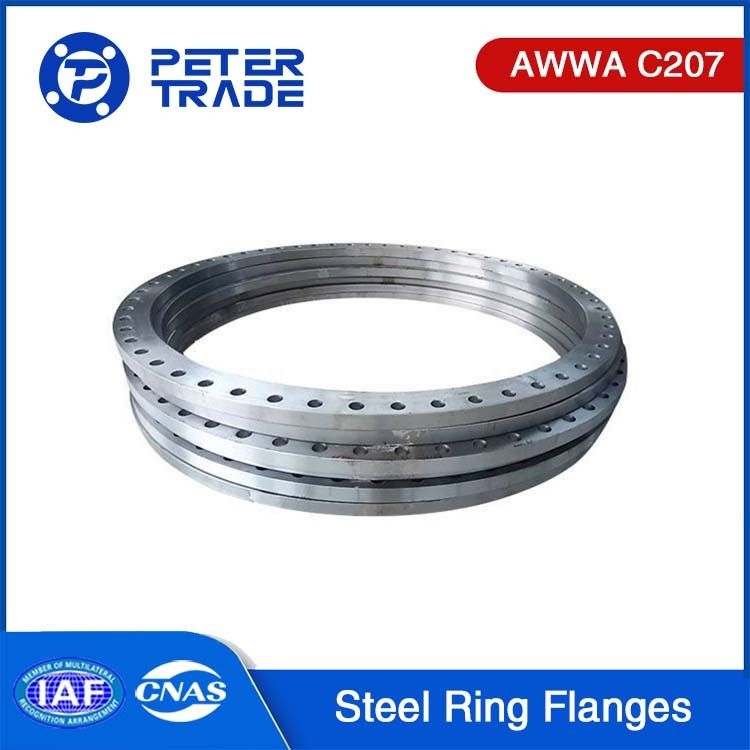

AWWA C207 स्टैंडर्ड स्टील रिंग फ्लैंग्स क्लास D ((150-175 PSI) जल कार्य सेवाओं के लिए
परिचय:
हम,शांक्सी पीटर इंटरनेशनल ट्रेड कंपनी लिमिटेड,हमारे उत्पादों की विस्तृत श्रृंखला प्रस्तुत करने में बहुत गर्व हैAWWA C207 स्टील रिंग फ्लैंग्स, जो उच्चतम मानकों के अनुसार निर्मित होते हैं। उद्योग के अनुभव के 20 से अधिक वर्षों के साथ,हम उच्च गुणवत्ता वाले flanges के एक विश्वसनीय निर्माता के रूप में खुद को स्थापित किया है कि सख्त आवश्यकताओं को पूराAWWA C207 मानक.
हमारेAWWA C207 स्टील रिंग फ्लैंग्ससुरक्षित पेयजल अधिनियम में उल्लिखित विनिर्देशों के अनुरूप सामग्री का उपयोग करके निर्मित होते हैं। हम न्यूनतम 50 की तन्यता शक्ति के साथ स्टील प्लेट, सलाखों, या फोर्जिंग की आपूर्ति करते हैं,000 पीएसआई [345 एमपीए] और 32 की न्यूनतम प्रतिफल शक्ति,000 psi [221 MPa]। ये फ्लैंग्स उत्कृष्ट विस्तार गुण प्रदर्शित करते हैं, जिसमें 2 " [50 मिमी] गेज लंबाई के लिए कम से कम 18% या 8 " [200 मिमी] गेज लंबाई के लिए 14% होता है। इसके अतिरिक्त,हम सुनिश्चित करते हैं कि कार्बन सामग्री 0 से अधिक नहीं है.35%, जबकि फास्फोरस और सल्फर सामग्री क्रमशः अधिकतम 0.04% और 0.05% तक सीमित है।
हमारे फ्लैंग्स की स्थायित्व और विश्वसनीयता सुनिश्चित करने के लिए, हम उन्हें ASTM A193 B7 विनिर्देशों के अनुसार निर्मित बोल्ट और स्टड प्रदान करते हैं।साथ में भारी हेक्स नट्स ASTM A194 2H मानकों के अनुसार निर्मित होते हैं, सिवाय 1" और छोटे के फ्लैंग्स के, जिनमें एएसटीएम ए563 भारी हेक्स नट हैं। हम एएसटीएम एफ436 की आवश्यकताओं को पूरा करने वाले वॉशर भी प्रदान करते हैं।
AWWA C207 स्टील रिंग फ्लैंग्स का विवरणः
एडब्ल्यूडब्ल्यूए सी207 मानक व्यापक रूप से मान्यता प्राप्त अमेरिकी राष्ट्रीय मानक है, जो जल सेवा में उपयोग किए जाने वाले स्टील पाइप फ्लैंग्स के लिए है, जो 4 इंच से 144 इंच (100 मिमी से 3600 मिमी) तक के आकारों में उपलब्ध है।संक्षिप्त नाम AWWA "अमेरिकन वाटर वर्क्स एसोसिएशन" के लिए है, जिसने मानक विकसित किया।
AWWA C207 स्टील रिंग फ्लैंग्सएक प्रकार का फ्लैंज है जो अमेरिकन वाटर वर्क्स एसोसिएशन (AWWA) C207 मानक के अनुरूप है। वे आमतौर पर पानी की आपूर्ति प्रणालियों, पाइपलाइनों,और अन्य अनुप्रयोगों के लिए उच्च दबाव की आवश्यकता होती है, पाइपों के बीच लीक-प्रूफ कनेक्शन।
इन फ्लैंग्स को एक अंगूठी के आकार की संरचना के साथ डिज़ाइन किया गया है जो दो पाइपों के बीच एक सुरक्षित और कस सील प्रदान करता है। वे आमतौर पर स्टील से बने होते हैं जो उच्च शक्ति, स्थायित्व,और संक्षारण प्रतिरोधउच्च गुणवत्ता वाली सामग्रियों का उपयोग यह सुनिश्चित करता है कि ये फ्लैंज चरम परिस्थितियों का सामना कर सकें और लंबे समय तक विश्वसनीय रूप से कार्य कर सकें।
AWWA C207 स्टील रिंग फ्लैंग्सवे विभिन्न आकारों, सामग्रियों और दबाव रेटिंग्स में आते हैं। वे पूर्ण चेहरे या अंगूठी प्रकार के विन्यास में उपलब्ध हैं, और आमतौर पर आसान स्थापना के लिए बोल्ट छेद की सुविधा होती है।एक सुरक्षित और स्थिर कनेक्शन सुनिश्चित करने के लिए, वे अक्सर उद्योग मानकों को पूरा करने वाले बोल्ट, स्टड, नट और वाशर के साथ जोड़े जाते हैं।
इन फ्लैंग्स का निर्माण सख्त गुणवत्ता नियंत्रण मानकों के अनुरूप किया जाता है, यह सुनिश्चित करते हुए कि वेAWWA C207यह सुनिश्चित करने के लिए परीक्षण किया जाता है कि वे उच्च दबावों का सामना कर सकते हैं और सामान्य परिचालन परिस्थितियों में लीक नहीं करते हैं।
AWWA C207 स्टील रिंग फ्लैंग्स आयामः
| AWWA C207 स्टील रिंग फ्लैंग्स क्लास डी | |||||||||
| नाममात्र पाइप का आकार | बाहरी व्यास | स्लिप ऑन की मोटाई | अंधा की मोटाई | उबाऊ | ड्रिलिंग |
वजन (lb) |
|||
| ए | टी | बी | बोल्ट सर्कल डाय | छेद की संख्या | छेद का व्यास | फिसल जाओ | अंधा | ||
| 4 | 228.6 | 15.9 | 15.9 | 116.1 | 190.5 | 8 | 19.1 | 8 | 11 |
| 5 | 254.0 | 15.9 | 16.5 | 143.8 | 215.9 | 8 | 22.2 | 9 | 14 |
| 6 | 279.4 | 17.5 | 17.6 | 170.7 | 241.3 | 8 | 22.2 | 11 | 19 |
| 8 | 342.9 | 17.5 | 20.6 | 221.5 | 298.5 | 8 | 22.2 | 15 | 33 |
| 10 | 406.4 | 17.5 | 24.2 | 276.4 | 362.0 | 12 | 25.4 | 19 | 54 |
| 12 | 482.6 | 20.6 | 28.4 | 327.2 | 431.8 | 12 | 25.4 | 33 | 90 |
| 14 | 533.4 | 23.8 | 28.8 | 360.4 | 476.3 | 12 | 28.6 | 47 | 111 |
| 16 | 596.9 | 25.4 | 32.1 | 411.2 | 539.8 | 16 | 28.6 | 60 | 155 |
| 18 | 635.0 | 27.0 | 33.8 | 462.0 | 577.9 | 16 | 31.8 | 64 | 185 |
| 20 | 698.5 | 28.6 | 36.8 | 512.8 | 635.0 | 20 | 31.8 | 79 | 244 |
| 22 | 749.3 | 30.2 | 39.8 | 563.6 | 692.2 | 20 | 34.9 | 90 | 304 |
| 24 | 812.8 | 31.8 | 42.2 | 614.4 | 749.3 | 20 | 34.9 | 112 | 378 |
| 26 | 870.0 | 33.3 | 45.4 | 665.2 | 806.5 | 24 | 34.9 | 129 | 466 |
| 28 | 927.1 | 33.3 | 48.4 | 716.0 | 863.6 | 28 | 34.9 | 141 | 565 |
| 30 | 984.3 | 34.9 | 51.0 | 766.8 | 914.4 | 28 | 34.9 | 164 | 671 |
| 32 | 1060.5 | 38.1 | 54.6 | 817.6 | 977.9 | 28 | 41.3 | 211 | 834 |
| 34 | 1111.3 | 38.1 | 57.2 | 868.4 | 1028.7 | 32 | 41.3 | 220 | 959 |
| 36 | 1168.4 | 41.3 | 60.2 | 919.2 | 1085.9 | 32 | 41.3 | 261 | 1116 |
| 38 | 1238.3 | 41.3 | 63.7 | 970.0 | 1149.4 | 32 | 41.3 | 301 | 1325 |
| 40 | 1289.1 | 41.3 | 66.3 | 1020.8 | 1200.2 | 36 | 41.3 | 313 | 1438 |
| 42 | 1346.2 | 44.5 | 69.3 | 1071.6 | 1257.3 | 36 | 41.3 | 364 | 1706 |
| 44 | 1403.4 | 44.5 | 72.4 | 1122.4 | 1314.5 | 40 | 41.3 | 387 | 1935 |
| 46 | 1454.2 | 44.5 | 75.0 | 1173.2 | 1365.3 | 40 | 41.3 | 404 | 2153 |
| 48 | 1511.3 | 47.6 | 78.0 | 1224.0 | 1422.4 | 44 | 41.3 | 460 | 2420 |
| 50 | 1568.5 | 50.8 | 81.2 | 1274.8 | 1479.6 | 44 | 47.6 | 507 | 2712 |
| 52 | 1625.6 | 50.8 | 84.2 | 1325.6 | 1536.7 | 44 | 47.6 | 542 | 3021 |
| 54 | 1682.8 | 54.0 | 87.2 | 1376.4 | 1593.9 | 44 | 47.6 | 614 | 3355 |
| 60 | 1854.2 | 57.2 | 96.0 | 1528.8 | 1759.0 | 52 | 47.6 | 763 | 4481 |
| 66 | 2032.0 | 63.5 | 105.1 | 1681.2 | 1930.4 | 52 | 47.6 | 1021 | 5890 |
| 72 | 2197.1 | 66.7 | 113.8 | 1833.6 | 2095.5 | 60 | 47.6 | 1203 | 7458 |
| 78 | 2362.2 | 69.9 | - | 1986.0 | 2260.6 | 64 | 54.0 | 1374 | - |
| 84 | 2533.7 | 73.0 | - | 2138.4 | 2425.7 | 64 | 54.0 | 1646 | - |
| 90 | 2705.1 | 76.2 | - | 2290.8 | 2590.8 | 68 | 61.9 | 1872 | - |
| 96 | 2876.6 | 82.6 | - | 2443.2 | 2755.9 | 68 | 61.9 | 2291 | - |
| 102 | 3048.0 | 82.6 | - | 2595.6 | 2908.3 | 72 | 68.3 | 2485 | - |
| 108 | 3219.5 | 85.7 | - | 2748.0 | 3067.1 | 72 | 68.3 | 2884 | - |
| 114 | 3390.9 | 88.9 | - | 2900.4 | 3219.5 | 76 | 74.6 | 3214 | - |
| 120 | 3562.4 | 88.9 | - | 3052.8 | 3371.9 | 76 | 74.6 | 3558 | - |
| 126 | 3733.8 | 95.3 | - | 3205.2 | 3537.0 | 80 | 81.0 | 4065 | - |
| 132 | 3905.3 | 98.4 | - | 3357.6 | 3702.1 | 80 | 81.0 | 4614 | - |
| 138 | 4076.7 | 101.6 | - | 3510.0 | 3860.8 | 84 | 87.3 | 5047 | - |
| 144 | 4248.2 | 104.8 | - | 3662.4 | 4019.6 | 84 | 87.3 | 5680 | - |
AWWA C207 स्टील रिंग फ्लैंग्स की उत्पत्तिः
इतिहासAWWA C207इसकी शुरुआत 1940 के दशक की शुरुआत में हुई जब अमेरिकन वाटर वर्क्स एसोसिएशन (AWWA) ने वाटर वर्क्स सेवा में इस्तेमाल होने वाले स्टील पाइप फ्लैंग्स के लिए एक व्यापक मानक की आवश्यकता को मान्यता दी।
1942 में स्लिप-ऑन के लिए मानकों को विकसित करने का प्रस्ताव रखा गया।स्टील के रिंग फ्लैंग्सइसका उद्देश्य जल आपूर्ति प्रणालियों में सुरक्षित और विश्वसनीय स्थापना सुनिश्चित करने के लिए एक समान विनिर्देशों और दिशानिर्देशों को स्थापित करना था।
प्रारंभिक फोकसAWWA C207के दबाव रेटिंग को संबोधित करने के लिए थास्टील के फ्लैंग्सउस समय, मौजूदा दबाव रेटिंगस्टील के फ्लैंग्सप्रस्ताव का उद्देश्य उपयुक्त दबाव रेटिंग स्थापित करना था जो जल निर्माण अनुप्रयोगों की विशिष्ट आवश्यकताओं के अनुरूप थे।
इन वर्षों में,AWWA C207सामग्री, विनिर्माण तकनीकों और उद्योग प्रथाओं में प्रगति को शामिल करने के लिए कई संशोधनों और अद्यतनों से गुजरता है। इन अद्यतनों का उद्देश्य प्रदर्शन, स्थायित्व,और सुरक्षास्टील के फ्लैंग्सजल सेवा में प्रयोग किया जाता है।
आज,AWWA C207व्यापक रूप से मान्यता प्राप्त और पानी की आपूर्ति प्रणालियों में इस्पात पाइप फ्लैंग्स के लिए उद्योग मानक के रूप में अपनाया गया है। यह आयामों, सामग्री, दबाव नाम, गास्केट चयन,और अन्य महत्वपूर्ण पहलुओं को सुनिश्चित करने के लिए ठीक से काम करने और लम्बे जीवन के लिए flange कनेक्शन.
The ongoing development and refinement of AWWA C207 reflect the commitment of the AWWA and industry experts to continuously improve the standards and practices related to steel flanges in waterworks service.
AWWA C207 स्टील रिंग फ्लैंग्स के अनुप्रयोगः
AWWA C207 स्टील रिंग फ्लैंग्सआम तौर पर विभिन्न जल निर्माण अनुप्रयोगों में उपयोग किए जाते हैं, जिनमें निम्नलिखित शामिल हैंः
जल उपचार संयंत्र: स्टील के रिंग फ्लैंग्सजल उपचार संयंत्रों में पाइप और वाल्वों को जोड़ने के लिए उपयोग किया जाता है, जैसे कि निस्पंदन, तलछट और कीटाणुशोधन प्रणाली।
पंप स्टेशनः स्टील के रिंग फ्लैंग्सपंपों, मोटर्स और अन्य उपकरणों को पानी पंप स्टेशनों में जोड़ने के लिए उपयोग किया जाता है, जिसमें बूस्टर स्टेशन, वितरण पंप स्टेशन और कच्चे पानी के पंप स्टेशन शामिल हैं।
ट्रांसमिशन और वितरण लाइनें: स्टील के रिंग फ्लैंग्सइनका उपयोग पानी के प्रसारण और वितरण प्रणालियों में पाइपलाइनों को जोड़ने के लिए किया जाता है जो घरों, व्यवसायों और अन्य सुविधाओं में पानी पहुंचाते हैं।
अपशिष्ट जल उपचार: स्टील के रिंग फ्लैंग्सअपशिष्ट जल उपचार संयंत्रों में पाइप और वाल्वों को जोड़ने के लिए उपयोग किया जाता है, जिसमें अपशिष्ट जल उपचार, कीचड़ हैंडलिंग और अपशिष्ट जल उपचार प्रणाली शामिल हैं।
औद्योगिक अनुप्रयोगः स्टील रिंग फ्लैंग्सऔद्योगिक अनुप्रयोगों में उपयोग किया जाता है जिसमें पानी या अन्य तरल पदार्थों के परिवहन के लिए पाइप प्रणाली की आवश्यकता होती है, जिसमें रासायनिक प्रसंस्करण संयंत्र, बिजली उत्पादन सुविधाएं और तेल और गैस शोधन संयंत्र शामिल हैं।
AWWA C207 स्टील रिंग फ्लैंग्सऐसे अनुप्रयोगों में उपयोग के लिए आदर्श हैं जिनके लिए एक टिकाऊ और विश्वसनीय कनेक्शन विधि की आवश्यकता होती है। वे संक्षारण, उच्च तापमान और दबाव के लिए उत्कृष्ट प्रतिरोध प्रदान करते हैं,उन्हें जल निर्माण और औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाना.
